Samurai Solar / Inverter & Lưu trữ

Pin & hệ lưu trữ Samurai

Nền tảng điện áp thấp cho dân dụng và hệ tủ HV mô-đun cho thương mại, công nghiệp.

64.3-112.5 kWh

Dung lượng

25-50 kW

Inverter hybrid

150 A

Sạc / xả

Tải PDF tiếng Việt Tải PDF tiếng Anh

Samurai ESS — Hệ lưu trữ mô-đun thương mại & công nghiệp

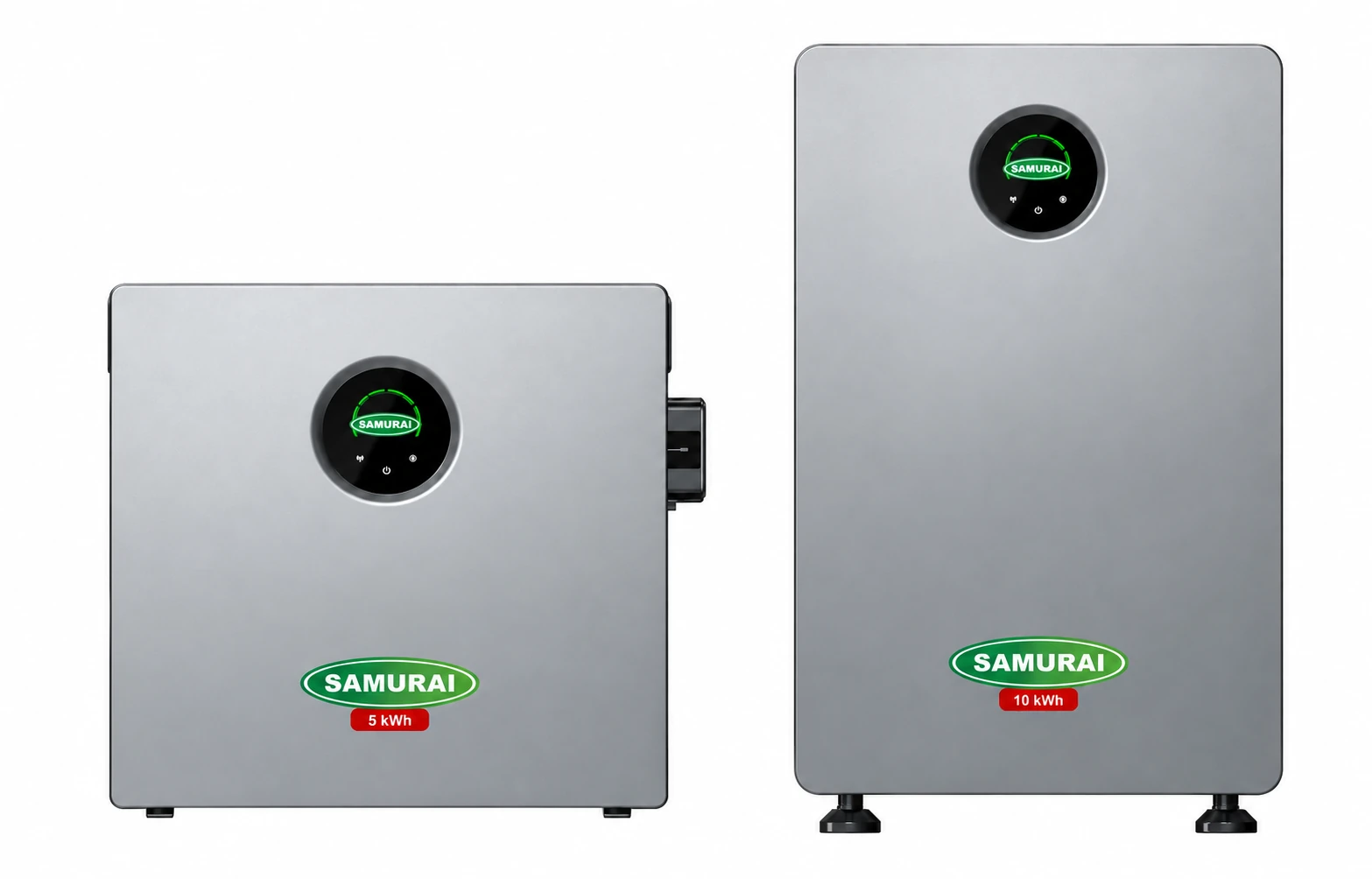

BAT-LVDC

Pin lưu trữ điện áp thấp

314 Ah

Cell LFP

8000

Chu kỳ

5 / 10 kWh

Dung lượng

Cell LFP 314 Ah; tuổi thọ 8000 chu kỳ.
Hỗ trợ quá tải 130% trong 10 giây.
Tương thích inverter một pha và ba pha điện áp thấp phù hợp.
Kết hợp các pin điện áp thấp khác nhau qua Mix Parallel Unit.
Chữa cháy aerosol là tùy chọn mua riêng; IP65 chỉ có trên model 10 kWh.
Dải nhiệt độ vận hành rộng -20°C đến 55°C.
Lắp sàn hoặc gắn tường; model 5 kWh có thể xếp chồng.
Cân bằng chủ động điện áp bộ pin và SOC.

Thông số pin & hệ thống

Thông số	SMR-BAT-LVDC-5	SMR-BAT-LVDC-10
Loại pin	LFP (LiFePO4)	LFP (LiFePO4)
Dung lượng danh định (Ah)	314	314
Năng lượng danh định (kWh)	5.0	10.0
Năng lượng sử dụng được (kWh) *1	≥4.6	≥9.2
Dải điện áp bộ pin (V)	14.35 ~ 18.05	28.70 ~ 36.10
Điện áp bộ pin danh định (V)	16	32
Dải điện áp vận hành hệ thống (V)	45 ~ 60	45 ~ 60
Dòng bộ pin danh định (A)	157.0	157.0
Dòng bộ pin tối đa (A)	165.0	165.0
Dòng vào hệ thống tối đa (A)	46	96
Dòng ra hệ thống tối đa (A)	50	100
Công suất vào/ra hệ thống tối đa (kW) *2	2.5	5
Công suất ra hệ thống đỉnh (kW) *2	3.75 (3s); 3.25 (10s)	7.5 (3s); 6.5 (10s)
Khối lượng (kg)	45	85
Chất chữa cháy sử dụng được	CO2, H2O	CO2, H2O
Vật liệu chính	LiFePO4, C, Cu, LiPF6, Al, (C3H6)n	LiFePO4, C, Cu, LiPF6, Al, (C3H6)n
Cấp bảo vệ	IP20	IP65
Kích thước R × C × S (mm)	≤450 × 450 × 233	≤470 × 755 × 266
Thời gian lưu kho tối đa	-20 ~ +35°C: ≤12 tháng; +35 ~ +45°C: ≤6 tháng	-20 ~ +35°C: ≤12 tháng; +35 ~ +45°C: ≤6 tháng
Phương pháp lắp đặt	Gắn tường, đặt sàn, xếp chồng	Gắn tường, đặt sàn

Điều kiện & ghi chú

*1: Điều kiện thử: DOD 100%, điện áp cell 2.87-3.61 V; sạc/xả 1.4 kW/2.8 kW tại 25 ±2°C ở đầu vòng đời hệ pin.
Năng lượng sử dụng được là giá trị thiết kế ban đầu. Năng lượng thực tế thay đổi theo tốc độ sạc/xả, môi trường (như nhiệt độ), vận chuyển và lưu kho.
*2: Công suất vào/ra tối đa và công suất đỉnh giảm theo nhiệt độ và SOC.
Aerosol là tùy chọn mua riêng; IP65 chỉ áp dụng 10 kWh. Điện áp bộ pin 16/32 V khác điện áp vận hành hệ thống 45-60 V; dùng đúng cấu hình giao tiếp/chuyển đổi của hệ.
Liên hệ Samurai Solar để nhận chứng chỉ cập nhật. Thiết kế/thông số có thể thay đổi theo chính sách cải tiến mà không báo trước.

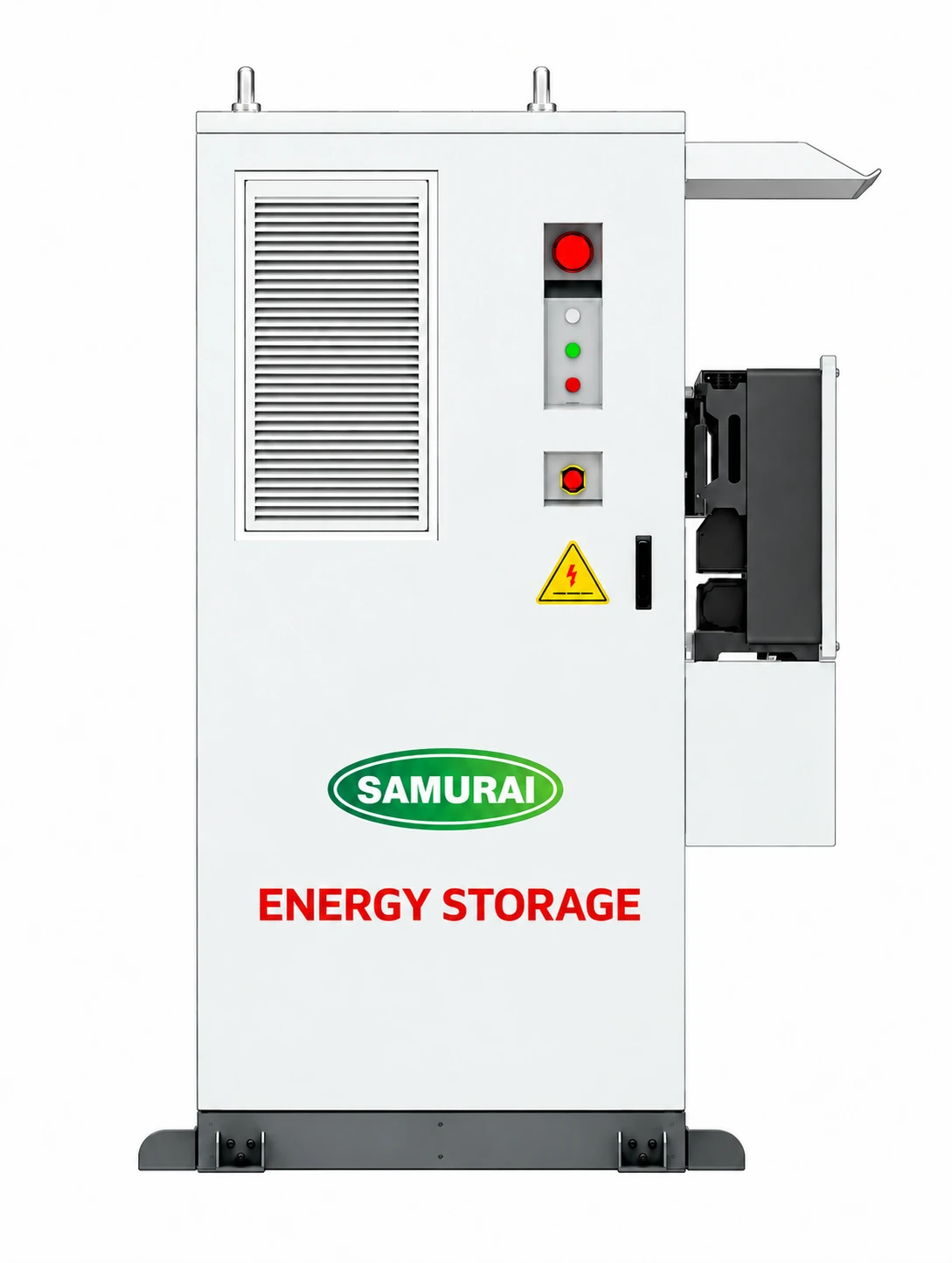

ESS

Hệ lưu trữ mô-đun thương mại & công nghiệp

64.3-112.5 kWh

Dung lượng

25-50 kW

Inverter hybrid

150 A

Sạc / xả

Dòng sạc/xả 150 A, thích ứng chu kỳ công suất cao.
Mất cân bằng ba pha 100%; quá tải dự phòng 150% hỗ trợ tải khởi động.
Dung lượng mô-đun 64.3 / 80.3 / 96.4 / 112.5 kWh; inverter 25 / 29.9 / 30 / 40 / 50 kW.
Bốn cấp bảo vệ an toàn cháy; inverter IP66 và tủ pin IP55.
SPD loại II phía AC và DC; chống ăn mòn C4 (C5 tùy chọn).
Nâng cấp từ xa; sáu chế độ vận hành.
ToU có tới 6 chế độ con và 24 khung giờ; hỗ trợ giá điện động.

Pin mô-đun HV

Thông số	SMR-BAT-HV-64.3	SMR-BAT-HV-80.3	SMR-BAT-HV-96.4	SMR-BAT-HV-112.5
Loại cell	LiFePO4 / 314 Ah	LiFePO4 / 314 Ah	LiFePO4 / 314 Ah	LiFePO4 / 314 Ah
Số mô-đun pin	4 packs	5 packs	6 packs	7 packs
Năng lượng hệ pin (kWh)	64.3	80.3	96.4	112.5
Độ sâu xả	90%	90%	90%	90%
Điện áp danh định (V)	204.8	256	307.2	358.4
Dải điện áp vận hành (V)	166.4 ~ 233.6	208 ~ 292	249.6 ~ 350.4	291.2 ~ 408.8
Dòng sạc/xả tối đa (A)	150 / 150	150 / 150	150 / 150	150 / 150
Khối lượng hệ thống (kg)	1101	1214	1327	1440

Thông số chung của hệ tủ

Thông số	SMR-BAT-HV-64.3	SMR-BAT-HV-80.3	SMR-BAT-HV-96.4	SMR-BAT-HV-112.5
Kích thước R × C × S (mm)	1376 × 2262 × 1140	1376 × 2262 × 1140	1376 × 2262 × 1140	1376 × 2262 × 1140
Cấp bảo vệ	Tủ: IP55; inverter: IP66	Tủ: IP55; inverter: IP66	Tủ: IP55; inverter: IP66	Tủ: IP55; inverter: IP66
Cấp chống ăn mòn	C4 (C5 tùy chọn)	C4 (C5 tùy chọn)	C4 (C5 tùy chọn)	C4 (C5 tùy chọn)
Cấu trúc	Không cách ly	Không cách ly	Không cách ly	Không cách ly
Độ ồn (dB)	<65	<65	<65	<65
Dải nhiệt độ vận hành (°C)	-20 ~ 55	-20 ~ 55	-20 ~ 55	-20 ~ 55
Độ ẩm tương đối	5% ~ 95% RH, không ngưng tụ	5% ~ 95% RH, không ngưng tụ	5% ~ 95% RH, không ngưng tụ	5% ~ 95% RH, không ngưng tụ
Bảo vệ cháy	Aerosol (Novec1230 tùy chọn) / nước	Aerosol (Novec1230 tùy chọn) / nước	Aerosol (Novec1230 tùy chọn) / nước	Aerosol (Novec1230 tùy chọn) / nước
Độ cao (m)	≤3000	≤3000	≤3000	≤3000
Làm mát	Điều hòa: làm lạnh 2 kW và sưởi 2 kW	Điều hòa: làm lạnh 2 kW và sưởi 2 kW	Điều hòa: làm lạnh 2 kW và sưởi 2 kW	Điều hòa: làm lạnh 2 kW và sưởi 2 kW
Màn hình	OLED & LED	OLED & LED	OLED & LED	OLED & LED
Giao tiếp	CAN, RS485	CAN, RS485	CAN, RS485	CAN, RS485

Điều kiện & ghi chú

*: Điện áp PV vận hành tối đa 950 V; vượt giới hạn inverter ở trạng thái chờ.
Công suất PV khuyến nghị trong cấu hình ESS khác công suất mảng PV tối đa của inverter độc lập; sử dụng đúng bảng theo cấu hình.
Chọn tổ hợp inverter, dung lượng pin, điện áp vận hành và BMS theo thiết kế hệ thống; không mặc định mọi dung lượng ghép được với mọi inverter HV.

Thông số inverter trong cấu hình ESS

Đầu vào PV trong hệ ESS

Thông số	SMR-H3-25-HV-150	SMR-H3-29.9-HV-150	SMR-H3-30-HV-150	SMR-H3-40-HV-150	SMR-H3-50-HV-150
Công suất vào tối đa khuyến nghị (kWp)	40	48	48	64	80
Điện áp khởi động (V)	135	135	135	135	135
Điện áp DC vào tối đa (V)	1000	1000	1000	1000	1000
Điện áp DC vào danh định (V) *	620	620	620	620	620
Dải điện áp MPPT (V)	200 ~ 950	200 ~ 950	200 ~ 950	200 ~ 950	200 ~ 950
Số bộ MPPT *	4	4	4	4	4
Số đầu vào DC mỗi MPPT	2	2	2	2	2
Dòng vào tối đa (A)	40 × 4	40 × 4	40 × 4	40 × 4	40 × 4
Dòng ngắn mạch tối đa (A)	50 × 4	50 × 4	50 × 4	50 × 4	50 × 4

Phía lưới trong hệ ESS

Thông số	SMR-H3-25-HV-150	SMR-H3-29.9-HV-150	SMR-H3-30-HV-150	SMR-H3-40-HV-150	SMR-H3-50-HV-150
Công suất ra danh định (kW)	25	29.9	30	40	50
Công suất biểu kiến ra tối đa (kVA)	25	29.9	30	40	50
Công suất biểu kiến vào tối đa (kVA)	50	60	60	80	80
Công suất sạc pin tối đa (kW)	25	29.9	30	40	50
Điện áp AC danh định	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V
Tần số AC danh định (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Dòng ra danh định (A)	37.9/36.2/34.7	45.3/43.3/41.5	45.5/43.5/41.7	60.6/58/55.6	75.8/72.5/69.4
Hệ số công suất	0.8 sớm pha đến 0.8 trễ pha	0.8 sớm pha đến 0.8 trễ pha	0.8 sớm pha đến 0.8 trễ pha	0.8 sớm pha đến 0.8 trễ pha	0.8 sớm pha đến 0.8 trễ pha
Tổng méo hài tối đa tại công suất danh định	<3%	<3%	<3%	<3%	<3%
DCI	<0.5% In	<0.5% In	<0.5% In	<0.5% In	<0.5% In

Phía dự phòng trong hệ ESS

Thông số	SMR-H3-25-HV-150	SMR-H3-29.9-HV-150	SMR-H3-30-HV-150	SMR-H3-40-HV-150	SMR-H3-50-HV-150
Công suất ra danh định (kW)	25	29.9	30	40	50
Công suất biểu kiến ra tối đa (kVA)	25	29.9	30	40	50
Dòng ra danh định (A)	37.9/36.2/34.7	45.3/43.3/41.5	45.5/43.5/41.7	60.6/58/55.6	75.8/72.5/69.4
Thời gian chuyển hòa lưới/độc lập (ms)	<10	<10	<10	<10	<10
Điện áp ra danh định	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V
Tần số ra danh định (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Méo hài điện áp tại công suất danh định	<3%	<3%	<3%	<3%	<3%

Phía máy phát trong hệ ESS

Thông số	SMR-H3-25-HV-150	SMR-H3-29.9-HV-150	SMR-H3-30-HV-150	SMR-H3-40-HV-150	SMR-H3-50-HV-150
Công suất biểu kiến vào tối đa (kVA)	30	36	36	48	60
Công suất sạc pin tối đa (kW)	25	29.9	30	40	50
Điện áp AC danh định	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V	3L/N/PE; 220/380; 230/400; 240/415 V
Tần số AC danh định (Hz)	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60
Dòng vào tối đa (A)	45.5	54.5	54.5	72.7	90.9

Hiệu suất trong hệ ESS

Thông số	SMR-H3-25-HV-150	SMR-H3-29.9-HV-150	SMR-H3-30-HV-150	SMR-H3-40-HV-150	SMR-H3-50-HV-150
Hiệu suất tối đa	97.60%	97.60%	97.60%	97.60%	97.60%
Hiệu suất châu Âu	97.10%	97.10%	97.10%	97.10%	97.10%
Hiệu suất MPPT	99.90%	99.90%	99.90%	99.90%	99.90%
