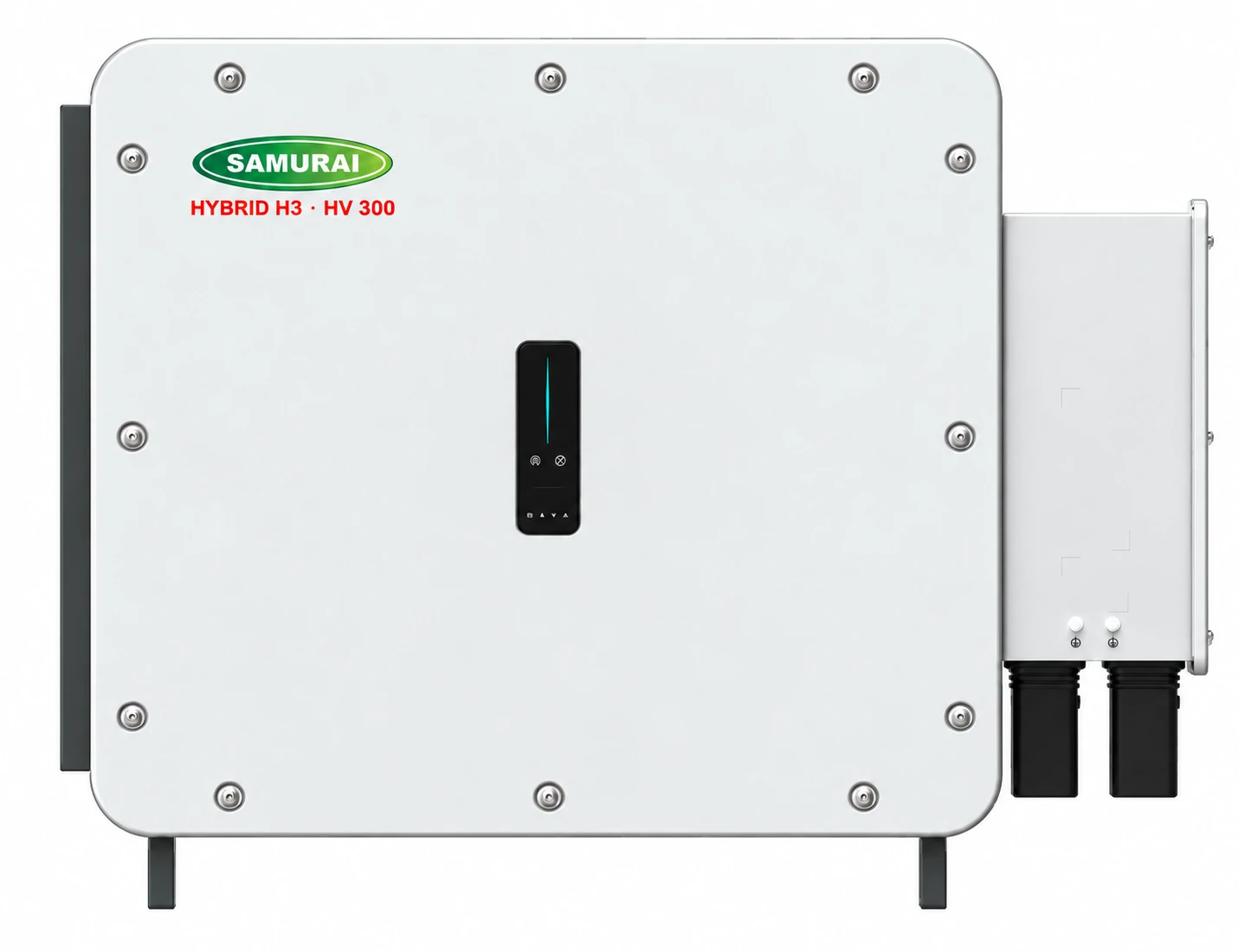

SMR-H3-75-HV-300
75 kW · H3-HV-300
Xem thông số đầy đủ →Samurai Solar / Inverter & Lưu trữ
H3-HV-300
Hybrid ba pha công suất lớn
300 A
Sạc / xả
165 kVA / 10s
Dự phòng đỉnh
IP66 / C4
Cấp bảo vệ
Hybrid ba pha công suất lớn
Mạnh mẽ ở từng cấu hình.
PV oversizing 200%; dòng sạc/xả 300 A; dự phòng đỉnh 165 kVA trong 10 giây.
Dòng PV mỗi chuỗi đến 24 A; tuân thủ tổng dòng tối đa từng MPPT.
Hai cổng pin độc lập; hỗ trợ hòa lưới, độc lập và song song.
Hỗ trợ máy phát diesel, tải mất cân bằng 100% và tải nửa sóng.
AI EMS có dự báo PV; giá điện động, tối ưu ToU và điều khiển phát ngược.
Sáu chế độ vận hành cài sẵn.
IP66, chống ăn mòn C4, contactor 330 A.
Chuyển nguồn dưới 20 ms; quạt tự đảo chiều hỗ trợ loại bỏ bụi.
Chọn công suất. Xem đúng model.
SMR-H3-80-HV-300
80 kW · H3-HV-300
Xem thông số đầy đủ →SMR-H3-99-HV-300
99 kW · H3-HV-300
Xem thông số đầy đủ →SMR-H3-100-HV-300
100 kW · H3-HV-300
Xem thông số đầy đủ →SMR-H3-125-HV-300
125 kW · H3-HV-300
Xem thông số đầy đủ →So sánh thông số đầy đủ
Đầu vào PV
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Công suất mảng PV tối đa (kWp) | 150 | 160 | 200 | 200 | 250 |
Điện áp PV vào tối đa (V) * | 1000 * | 1000 * | 1000 * | 1000 * | 1000 * |
Điện áp PV vào danh định (V) | 620 | 620 | 620 | 620 | 620 |
Điện áp khởi động (V) | 135 | 135 | 135 | 135 | 135 |
Dải điện áp MPPT (V) * | 160 ~ 950 * | 160 ~ 950 * | 160 ~ 950 * | 160 ~ 950 * | 160 ~ 950 * |
Số bộ MPPT | 6 | 6 | 6 | 6 | 6 |
Số chuỗi mỗi MPPT | 3 | 3 | 3 | 3 | 3 |
Dòng vào tối đa mỗi MPPT (A) | 48 × 6 | 48 × 6 | 48 × 6 | 48 × 6 | 48 × 6 |
Dòng ngắn mạch tối đa mỗi MPPT (A) | 60 × 6 | 60 × 6 | 60 × 6 | 60 × 6 | 60 × 6 |
Pin lưu trữ
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Loại pin | Pin lithium có BMS | Pin lithium có BMS | Pin lithium có BMS | Pin lithium có BMS | Pin lithium có BMS |
Dải điện áp pin (V) | 300 ~ 950 | 300 ~ 950 | 300 ~ 950 | 300 ~ 950 | 300 ~ 950 |
Số đầu vào pin | 1 hoặc 2 | 1 hoặc 2 | 1 hoặc 2 | 1 hoặc 2 | 1 hoặc 2 |
Dòng sạc/xả tối đa (A) | 300 hoặc 150 × 2 | 300 hoặc 150 × 2 | 300 hoặc 150 × 2 | 300 hoặc 150 × 2 | 300 hoặc 150 × 2 |
Công suất sạc/xả tối đa (kW) | 75/75 | 80/80 | 100/100 | 100/100 | 125/125 |
Phía lưới (hòa lưới)
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Công suất ra danh định (kW) | 75.0 | 80.0 | 99.0 | 100.0 | 125.0 |
Công suất biểu kiến ra tối đa (kVA) | 75.0 | 80.0 | 99.0 | 100.0 | 125.0 |
Điện áp AC danh định | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V |
Tần số AC danh định (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
Dòng ra danh định (A) | 113.6/108.7/104.2 | 121.2/115.9/111.1 | 150.0/143.5/137.5 | 151.5/144.9/138.9 | 189.4/181.2/173.6 |
Dòng ra tối đa (A) | 113.6 | 121.2 | 150.0 | 151.5 | 189.4 |
Hệ số công suất | 0.8 sớm pha đến 0.8 trễ pha | 0.8 sớm pha đến 0.8 trễ pha | 0.8 sớm pha đến 0.8 trễ pha | 0.8 sớm pha đến 0.8 trễ pha | 0.8 sớm pha đến 0.8 trễ pha |
THDi tại công suất danh định | <3% | <3% | <3% | <3% | <3% |
Công suất biểu kiến vào tối đa (kVA) ** | 207 | 207 | 207 | 207 | 207 |
Điện áp AC phía lấy từ lưới | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V |
Tần số AC phía lấy từ lưới (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
Dòng AC vào tối đa (A) | 300 | 300 | 300 | 300 | 300 |
Phía dự phòng (độc lập)
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Công suất ra danh định (kW) | 75.0 | 80.0 | 99.0 | 100.0 | 125.0 |
Công suất biểu kiến ra đỉnh (kVA) | 165 @10s | 165 @10s | 165 @10s | 165 @10s | 165 @10s |
Điện áp ra danh định | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V | 3L/N/PE; 220/380; 230/400; 240/415 V |
Tần số ra danh định (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
Dòng ra danh định (A) | 113.6/108.7/104.2 | 121.2/115.9/111.1 | 150.0/143.5/137.5 | 151.5/144.9/138.9 | 189.4/181.2/173.6 |
Thời gian chuyển hòa lưới/độc lập (ms) | <20 | <20 | <20 | <20 | <20 |
THDv với tải tuyến tính | <3% | <3% | <3% | <3% | <3% |
Hiệu suất
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Hiệu suất MPPT | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% |
Hiệu suất tối đa | 98.00% | 98.00% | 98.00% | 98.00% | 98.00% |
Hiệu suất châu Âu | 97.80% | 97.80% | 97.80% | 97.80% | 97.80% |
Bảo vệ
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Bảo vệ tích hợp | Chống ngược cực DC; chống đấu ngược đầu vào pin; bảo vệ điện trở cách điện; chống sét lan truyền DC: loại I+II; AC: loại II; bảo vệ quá nhiệt; dòng dư; chống đảo lưới; quá áp AC; quá tải; ngắn mạch AC. | Chống ngược cực DC; chống đấu ngược đầu vào pin; bảo vệ điện trở cách điện; chống sét lan truyền DC: loại I+II; AC: loại II; bảo vệ quá nhiệt; dòng dư; chống đảo lưới; quá áp AC; quá tải; ngắn mạch AC. | Chống ngược cực DC; chống đấu ngược đầu vào pin; bảo vệ điện trở cách điện; chống sét lan truyền DC: loại I+II; AC: loại II; bảo vệ quá nhiệt; dòng dư; chống đảo lưới; quá áp AC; quá tải; ngắn mạch AC. | Chống ngược cực DC; chống đấu ngược đầu vào pin; bảo vệ điện trở cách điện; chống sét lan truyền DC: loại I+II; AC: loại II; bảo vệ quá nhiệt; dòng dư; chống đảo lưới; quá áp AC; quá tải; ngắn mạch AC. | Chống ngược cực DC; chống đấu ngược đầu vào pin; bảo vệ điện trở cách điện; chống sét lan truyền DC: loại I+II; AC: loại II; bảo vệ quá nhiệt; dòng dư; chống đảo lưới; quá áp AC; quá tải; ngắn mạch AC. |
Thông số chung
| Thông số | SMR-H3-75-HV-300 | SMR-H3-80-HV-300 | SMR-H3-99-HV-300 | SMR-H3-100-HV-300 | SMR-H3-125-HV-300 |
|---|---|---|---|---|---|
Kích thước R × C × S (mm) | 1232 × 932 × 356 | 1232 × 932 × 356 | 1232 × 932 × 356 | 1232 × 932 × 356 | 1232 × 932 × 356 |
Khối lượng (kg) | 164 | 164 | 164 | 164 | 164 |
Cấp bảo vệ | IP66 | IP66 | IP66 | IP66 | IP66 |
Cấp chống ăn mòn | C4 | C4 | C4 | C4 | C4 |
Tự tiêu thụ khi chờ (W) | <35 | <35 | <35 | <35 | <35 |
Cấu trúc | Không biến áp | Không biến áp | Không biến áp | Không biến áp | Không biến áp |
Dải nhiệt độ vận hành (°C) | -30 ~ 60 | -30 ~ 60 | -30 ~ 60 | -30 ~ 60 | -30 ~ 60 |
Độ ẩm tương đối (%) | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 | 0 ~ 100 |
Độ cao vận hành tối đa (m) | 3000 | 3000 | 3000 | 3000 | 3000 |
Cấp quá áp | II (PV + Battery), III (Mains + Backup) | II (PV + Battery), III (Mains + Backup) | II (PV + Battery), III (Mains + Backup) | II (PV + Battery), III (Mains + Backup) | II (PV + Battery), III (Mains + Backup) |
Làm mát | Quạt thông minh | Quạt thông minh | Quạt thông minh | Quạt thông minh | Quạt thông minh |
Màn hình | LED & OLED | LED & OLED | LED & OLED | LED & OLED | LED & OLED |
Giao tiếp | CAN, RS485 | CAN, RS485 | CAN, RS485 | CAN, RS485 | CAN, RS485 |
Điều kiện & ghi chú
*: Điện áp PV vận hành tối đa 950 V. Inverter ngừng hoạt động khi điện áp 950-1000 V; vượt 1000 V có thể làm hỏng inverter.
**: Công suất biểu kiến vào tối đa là công suất lấy từ lưới để cấp tải dự phòng và sạc pin.
